Qisqacha kirish
Yuk xujayrasi kishanlari to'xtatilgan yukni o'lchash uchun mo'ljallangan, U{0}}shaklli soxtalashtirilgan tortish sensori bo'lib, odatda kran tarozilari va yuk ko'tarish uskunalarida qo'llaniladi.
Xususiyat
1. Yuk xujayrasi kishani haddan tashqari kuchlanish kuchlariga bardosh berish va deformatsiyani oldini olish uchun-yukki kuchlanishli qotishma po'latdan ishlab chiqariladi.
2. Integratsiyalangan deformatsiya{1}}oʻlchagich sxemasi minimal signal shovqini bilan aniq, real{2}}vaqt vazni maʼlumotlarini taqdim etadi.
3. Dinamik yuklar ostida barqaror biriktirilishi va xavfsiz ishlashini ta'minlash uchun yuk xujayrasi zanjiri xavfsiz pin qulflash mexanizmlari bilan jihozlangan.
Asosiy spetsifikatsiya
| Yuklash oralig'i | 1-30t |
| Nominal chiqish (mV/V) | 1,5±0,1mV/V |
| Keng qamrovli xato | ±0,02% FS |
| Kirish/chiqish qarshiligi (Ō) | 765±15/700±5 |
| Tel spetsifikatsiyasi uzunligi | PH4 X 0,5M yoki so'rov bo'yicha moslashtirilgan |
| Simlarni ulash usuli | Qizil --------Qo'zg'alish+ Qora--------Qo'zg'alish- Yashil ----- Signal+ Oq -------Signal- |
Ilova
Yuk xujayrasi kishanlari ko'tarilgan konteynerlarning og'irligini kuzatish uchun dengiz yuklarini tashish tizimlarida qo'llaniladi, bu yuk tashish qoidalariga rioya qilishni ta'minlaydi va ortiqcha yuklanishning oldini oladi.
Model ZH-CS1 Tafsiloti
|
Imkoniyat |
1-30t |
Material |
Qotishma po'lat |
|
Nominal chiqish (mV/V) |
1.5±0.1 |
Non-chiziqlilik |
±0,02% FS |
|
Gisterezis |
±0,02% FS |
Takroriylik |
±0,01% FS |
|
Yurish (30 daqiqa) |
±0,02% FS |
Nol balans |
±1,00% FS |
|
Haroratning nolga ta'siri |
±0,02% FS/10 daraja |
Chiqishga harorat ta'siri |
±0,02% FS/10 daraja |
|
Kirish qarshiligi (Ō) |
765±15 |
Chiqish qarshiligi (Ō) |
700±5 |
|
Izolyatsiyaga qarshilik |
5000 MŌ dan katta yoki unga teng |
Qo'zg'alish kuchlanishi |
5V-10V (DC) |
|
Kompensatsiyalangan harorat oralig'i |
-10~+50 daraja |
Ishlash harorati oralig'i |
-20~+60 daraja |
|
Xavfsiz ortiqcha yuk |
150% FS |
Buzuvchi yuk |
200% FS |
|
Kabel |
Φ4 X 0.5M Yoki so'rov bo'yicha moslashtirilgan |
Kabel rang kodi |
Kirish: qizil+ qora- Chiqish: yashil+oq- |

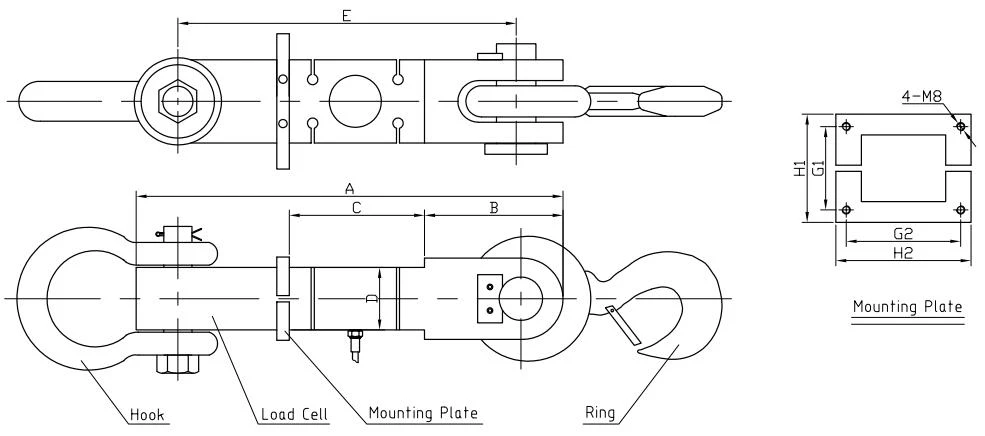

Kontur diagrammasi
Maxsus o'lchamlar jadvali
|
Nominal yuk(t) |
A |
B |
C |
D |
E |
G1*G2 |
H1*H2 |
|
1-3 |
320 |
98 |
110 |
43 |
260 |
60*70 |
74*84 |
|
5 |
375 |
118 |
120 |
54 |
303 |
65*90 |
85*110 |
|
10 |
410 |
133 |
130 |
60 |
325 |
76*110 |
100*130 |
|
20 |
475 |
158 |
148 |
70 |
354 |
80*130 |
110*160 |
|
30 |
566 |
188 |
170 |
80 |
436 |
96*136 |
120*160 |
